Drzwi HST

Ostatnie dwadzieścia lat, to nie tylko istotne zmiany w sytuacji politycznej i gospodarczej Polski, to także czas zdecydowanych zmian w sposobie myślenia o architekturze. Po pierwsze, mimo że nadal najpopularniejsze jest budowanie według tak zwanych projektów gotowych, kształty i konstrukcje pojedynczych domów oraz całe dzielnice przestają przypominać osiedla złożone wyłącznie z „kostek rubika”. Po drugie zdecydowanie zaznacza się chęć współpracy inwestorów z architektami w planowaniu i zagospodarowaniu powstających przestrzeni mieszkalnych i użytkowych. Nie powstają jeszcze przy tym architektoniczne wynalazki na miarę koła, ale coraz częściej inwestorzy i architekci sięgają po wiele śmiałych rozwiązań technicznych i technologicznych, które od lat stosowane w Europie, mogą stać się teraz także polskimi standardami.

Jednym z takich rozwiązań okiennych robiącym karierę w Polsce są unoszono-przesuwne drzwi balkonowe z PVC, nazywane potocznie drzwiami HST. Wyrób powszechnie stosowany w innych krajach, u nas jest jeszcze nadal czymś o czym wiele się mówi, trochę pisze, a niewielu go widziało. Właśnie takim drzwiom chcemy poświęcić ten artykuł, bo ze względu na zaawansowanie techniczne nie jest to produkt, który potrafi wykonać każda firma zajmująca się produkcją stolarki okiennej z PVC. Można powiedzieć, że jest to produkt, który wymaga producenta doskonałego, producenta dysponującego odpowiednią wiedzą techniczną i technologiczną. Nie jest to również produkt, którego będą poszukiwać inwestorzy, dla których jedynym wyznacznikiem i celem nadrzędnym jest budowanie z najtańszych dostępnych materiałów. Drzwi HST, to produkt przeznaczony przede wszystkim dla inwestorów wymagających. Wymagających wysokiej jakości wyrobów po to, by w finalnym efekcie otrzymać budynek całkowicie zgodny z ich oczekiwaniami użytkowymi, a przede wszystkim funkcjonalnymi w zakresie optymalnego wykorzystania powierzchni mieszkalnej i możliwości jej samodzielnego kształtowania. Drzwi HST można określić jako produkt oferowany przez doskonałych, wymagającym.

Rodzaje konstrukcji drzwi HST

Drzwi balkonowe typu HST mogą występować w co najmniej w kilku różnych wersjach i układach skrzydeł oraz części nieotwieranych. Różnorodność konstrukcji jest jedną z niezaprzeczalnych zalet tego rozwiązania. Tylko potrzeby funkcjonalne i wyobraźnia inwestora będą decydowały, czy w naszych drzwiach balkonowych otwierać będziemy niezależnie od siebie jedno, dwa czy aż cztery skrzydła. Poniżej kilka schematów obrazujących możliwe kombinacje części otwieranych i nieotwieranych w drzwiach HST.

Jak to działa?

Z pewnością nie wszyscy inwestorzy są specjalistami od czytania schematów i rysunków technicznych, dlatego na podstawie kilku zdjęć pokazujemy jaka jest idea działania drzwi HST i jak to jest możliwe, że skrzydła tych drzwi mijają się bezawaryjnie, a jednocześnie cała konstrukcja zachowuje należytą stabilność i szczelność.

Dzięki odpowiedniej kombinacji profili w części nadproża drzwi i w części progowej oraz specjalistycznym okuciom okiennym, skrzydła swobodnie i bez najmniejszego oporu przesuwają się względem siebie lub względem nieotwieranych części konstrukcji.

Odpowiednia szczelność przestrzeni pomiędzy poruszającymi się skrzydłami drzwi HST w chwili gdy pozostają one w pozycji zamkniętej zapewniona jest przez specjalny układ nakładających się na siebie zaczepów wyposażonych w system uszczelek przylgowych. Rozwiązanie przedstawione na poniższym rysunku pozwala osiągnąć szczelność konstrukcji porównywalną do klasycznych okien z PVC, w których uszczelniana jest przylga zewnętrzna i wewnętrzna.

Konstrukcyjną stabilność drzwi HST uzyskuje się nie tylko dzięki nienagannej jakości kształtowników systemu IDEAL 4000, ale przede wszystkim dzięki koniecznej rygorystycznej dbałości producenta o dobór odpowiednich elementów wzmocnień do kształtowników z PVC. Wystarczy spojrzeć na jedno z powyższych zdjęć, na którym widać przekrój specjalnego aluminiowego wzmocnienia elementu nadproża, a właściwie ościeżnicy drzwi. Wykonywanie koniecznych obliczeń i przestrzeganie zasad statyki przy doborze wzmocnień jest kolejnym z warunków poprawności wykonania i wieloletniego bezawaryjnego funkcjonowania drzwi HST. Wymóg właściwego doboru wzmocnień i obliczeń statycznych staje się jeszcze bardziej oczywisty jeśli przyjrzeć się dopuszczalnym maksymalnym wymiarom konstrukcji drzwi typu HST określonym w katalogu technicznym firmy ALUPLAST.

Konstrukcja okienna o całkowitej rozpiętości 6 metrów i skrzydle drzwi balkonowych o szerokości 3 metrów, to imponujący wynik. Wystarczy chwilę policzyć, by stwierdzić, że skrzydło o przykładowym wymiarze 3000 x 2250 ze standardową już szybą dwukomorową 4/12/4/12/4 będzie osiągało wagę około 240 kg - 250 kg.

Jakość, to fakt... mierzalny.

Pisząc wyżej o szczelności wspomnieliśmy, że drzwi HST wykonane z kształtowników ALUPLAST serii IDEAL 4000 charakteryzują się podobną klasą właściwości określanych według PN-EN 14351-1:2006 jak wysokiej jakości okna o bardziej standardowym wyglądzie i wielkości. Aby rozwiać ewentualne wątpliwości zawsze staramy się przedstawić dowody na stawiane przez siebie tezy. Tym razem będzie dokładnie tak samo. Każdy kto profesjonalnie zajmuje się branżą okienną wie, że o użytkowej jakości wyrobu mogą świadczyć wyniki badań przeprowadzanych przez certyfikowane lub notyfikowane laboratoria przede wszystkim w zakresie ustalenia takich właściwości okien i drzwi balkonowych jak odporność na obciążenie wiatrem, wodoszczelność i przepuszczalność powietrza. Poniżej prezentujemy wyniki badań drzwi HST firmy ALUPLAST wykonane w tym renomowanym laboratorium IFT Rosenheim.

Konieczne wydaje się teraz krótkie omówienie uzyskanych wyników, bo nie każdy z inwestorów musi wiedzieć jakie wymagania wyrobom stawia przywołana wyżej norma PN-EN 14351-1:2006 i co konkretnie wynika z osiągniętych klas w zakresie opisanych w certyfikacie właściwości drzwi HST.

Przekładając skrótowe i techniczne określenia certyfikatu na język użytkowników okien można powiedzieć, że:

Najbardziej narażony na odkształcenie element drzwi HST ugiął się o dopuszczoną normą 1/300 swojej długości pod wpływem ciśnienia parcia wiatru 1200 Pa, co odpowiada wiatrowi wiejącemu z prędkością około 158 km/h i jest oznaczane według PN-EN 14351-1:2006 klasą C-3.
Nieosłonięte drzwi HST zachowały szczelność na przenikanie wody opadowej do wnętrza konstrukcji przy ciśnieniu parcia wiatru 600 Pa, co odpowiada wiatrowi wiejącemu z prędkością około 112 km/h i jest oznaczane według PN-EN 14351-1:2006 klasą 9A.
Przy ciśnieniu parcia wiatru 600 Pa, do wnętrza pomieszczenia przez 1m szczeliny przenika mniej niż 0,75 m3 powietrza co oznaczane jest według PN-EN 14351-1:2006 jako klasa 4 w zakresie przepuszczalności powietrza i świadczy o najwyższej możliwej szczelności wyrobu na niekontrolowaną infiltrację powietrza.

Wniosek: Przedstawiony przez Instytut z Rosenheim końcowy certyfikat badań drzwi HST firmy ALUPLAST jednoznacznie potwierdza klasę użytych do ich produkcji komponentów - kształtowników, wzmocnień, uszczelek i okuć oraz najwyższą jakość wyrobu jako całości.

HST funkcjonalne

Na wstępie tego artykułu odwoływaliśmy się do zmian w podejściu inwestorów do zagadnienia swobodnego kształtowania otaczającej ich przestrzeni mieszkalnej i użytkowej. Polubiliśmy samodzielne tworzenie własnych czterech kątów. Drzwi HST mogą zdecydowanie ułatwić to zadanie. Dlaczego? Dlatego, że mimo wielkich wymiarów praktycznie nie zajmują miejsca.

Te cztery rysunki mówią właściwie wszystko o zaletach drzwi HST w kształtowaniu powierzchni użytkowej i mieszkalnej. Będące alternatywą dla drzwi przesuwnych klasyczne drzwi balkonowe, po otwarciu skrzydeł, wchodzą bardzo głęboko w przestrzeń mieszkalną determinując różne możliwe rozwiązania związane z zagospodarowaniem wnętrz pomieszczeń. Mimo większej głębokości zabudowy od klasycznych drzwi balkonowych, to właśnie drzwi HST pozostawiają więcej swobody w dysponowaniu powierzchnią.

Jeśli do tego dodamy nieograniczoną wręcz ilość światła dziennego docierającą do pomieszczeń przez olbrzymie przeszklone powierzchnie skrzydeł i likwidację ewentualnych barier komunikacyjnych poprzez niskoprogową konstrukcję drzwi widoczną na kolejnym zdjęciu, to czegóż można oczekiwać więcej od drzwi balkonowych.

No tak, zapomnielibyśmy o najważniejszym. Czy wiecie skąd się wzięła dla tego typu drzwi nazwa HST? Od niemieckiego słowa HEBESCHIEBETÜR. Wierzymy, że trochę to zmieniliśmy i od tej pory nazwa drzwi HST będzie się inwestorom kojarzyła również z HARMONIĄ PRZESTRZENI, SPRAWNOŚCIĄ DZIAŁANIA, TRWAŁOŚCIĄ i BEZPIECZEŃSTWEM.

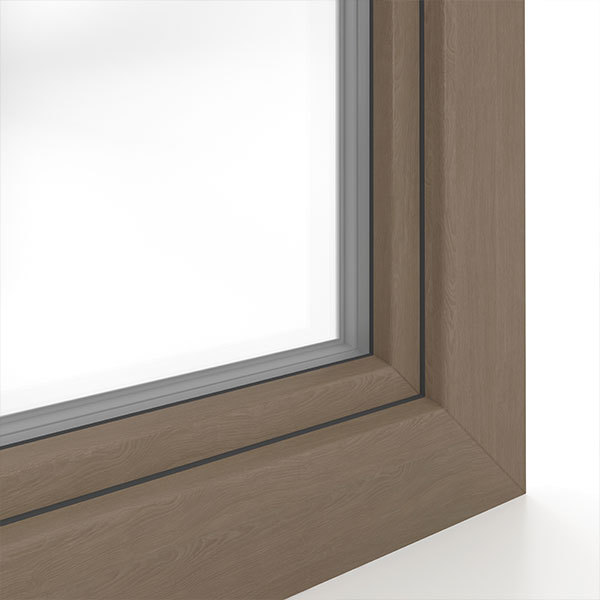

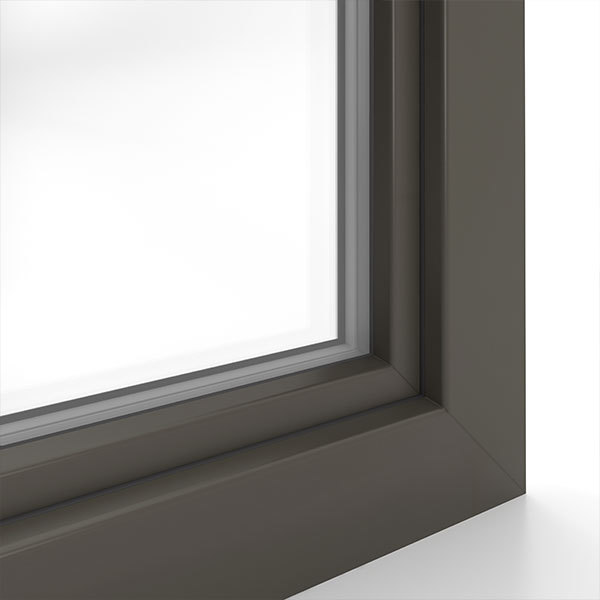

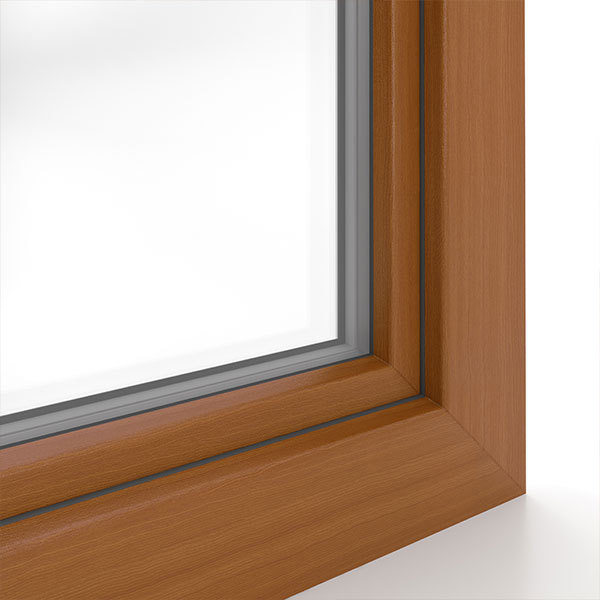

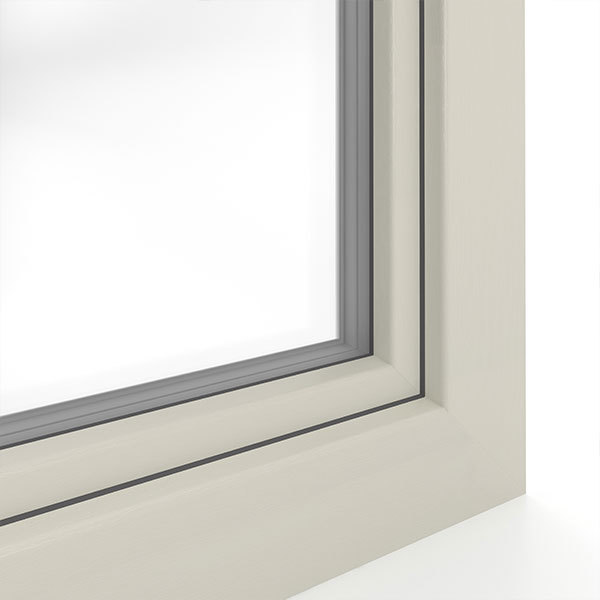

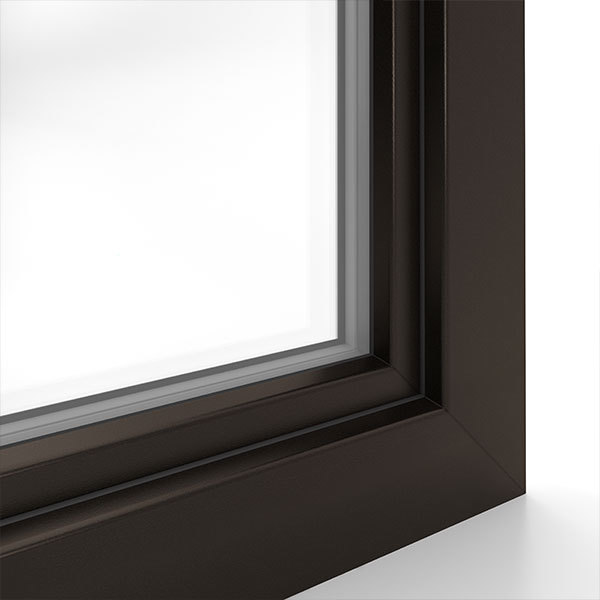

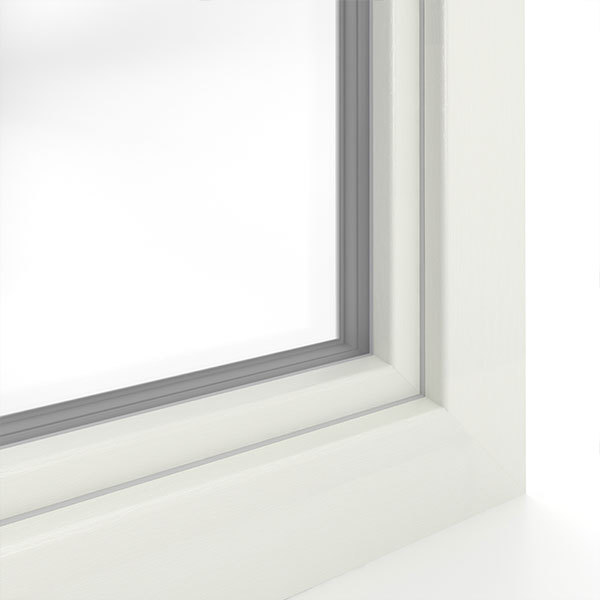

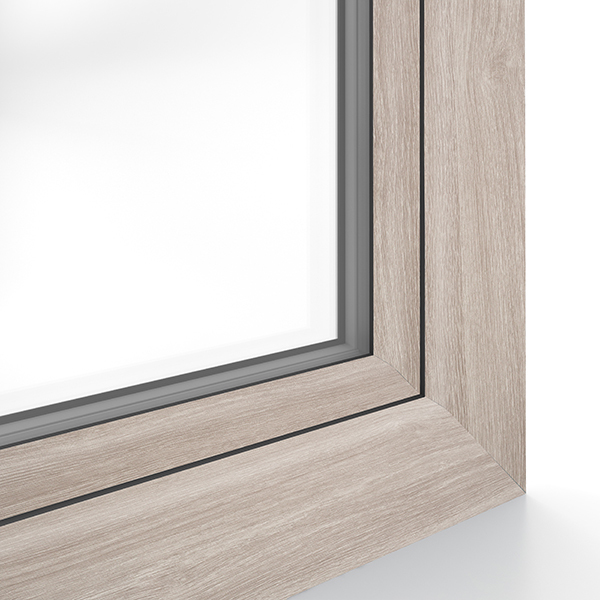

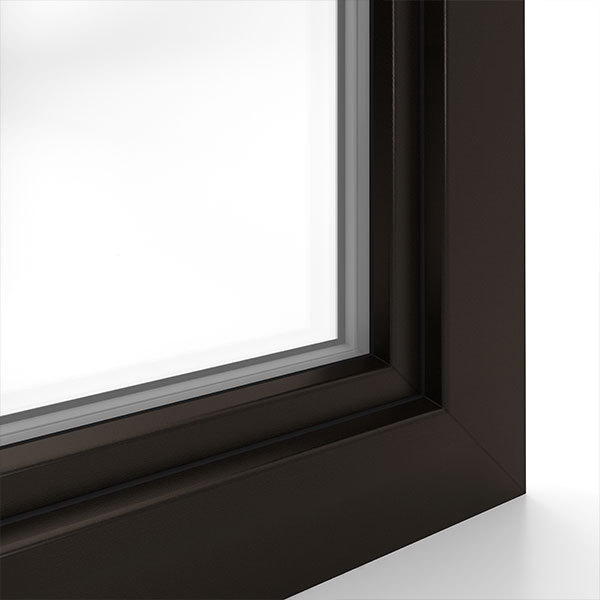

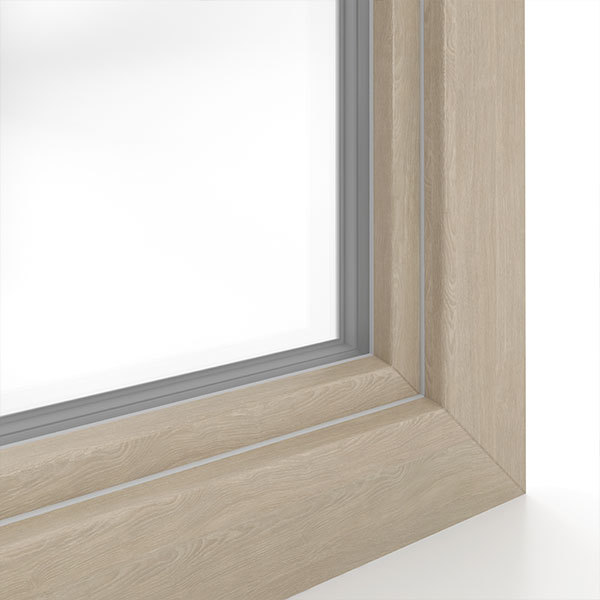

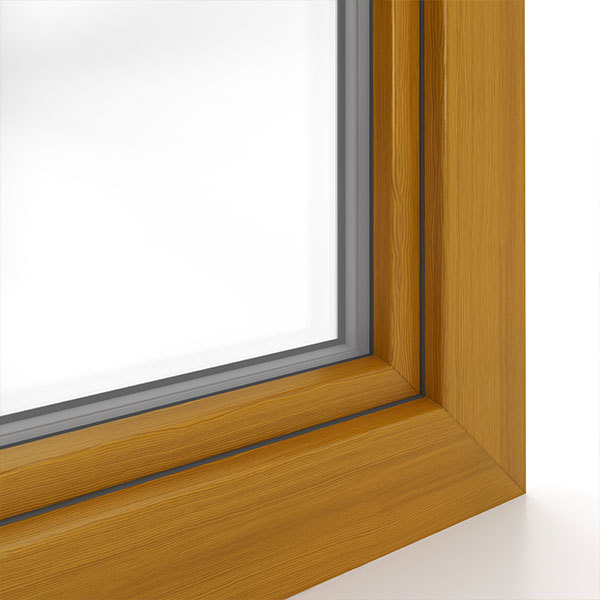

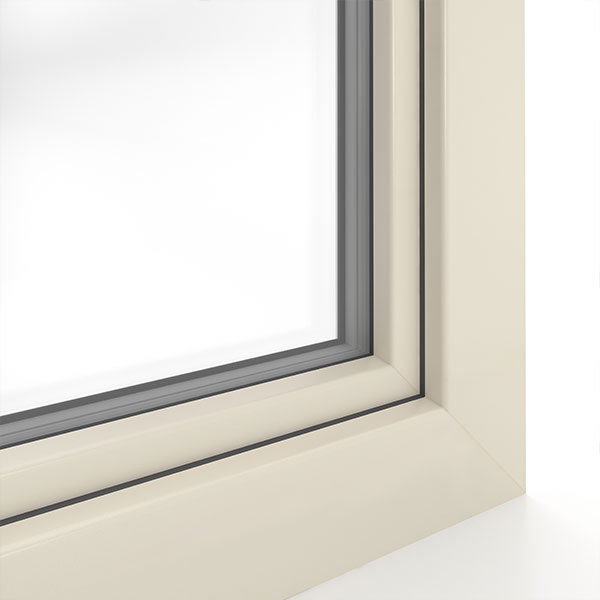

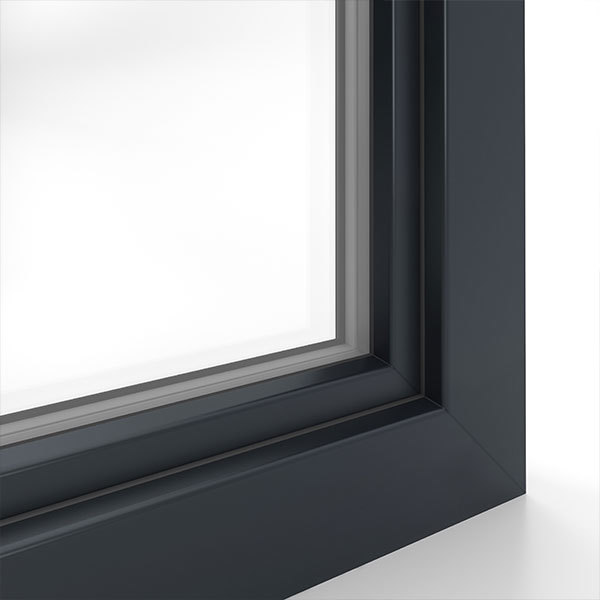

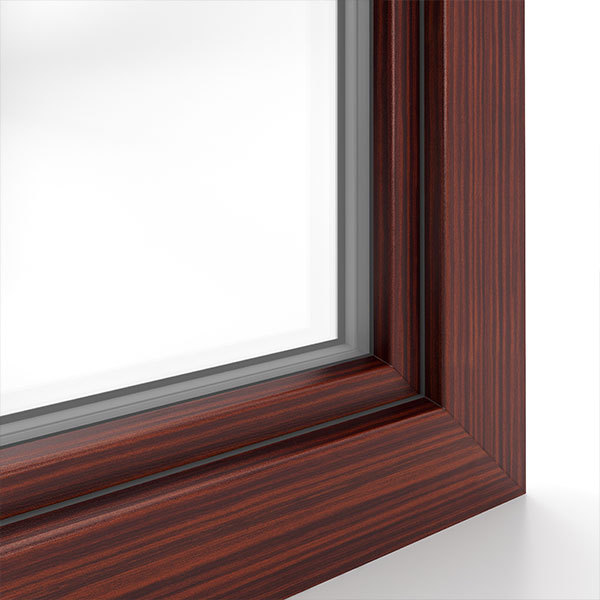

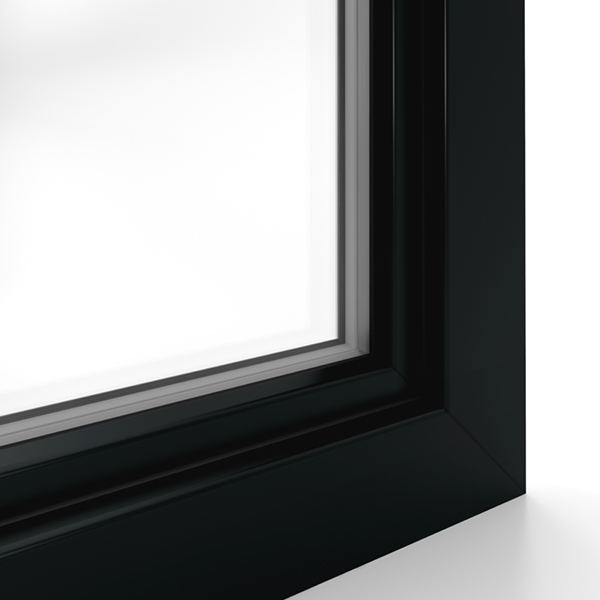

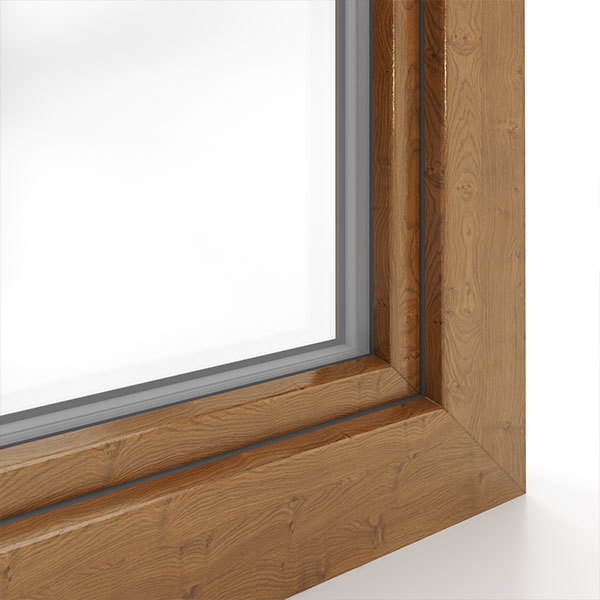

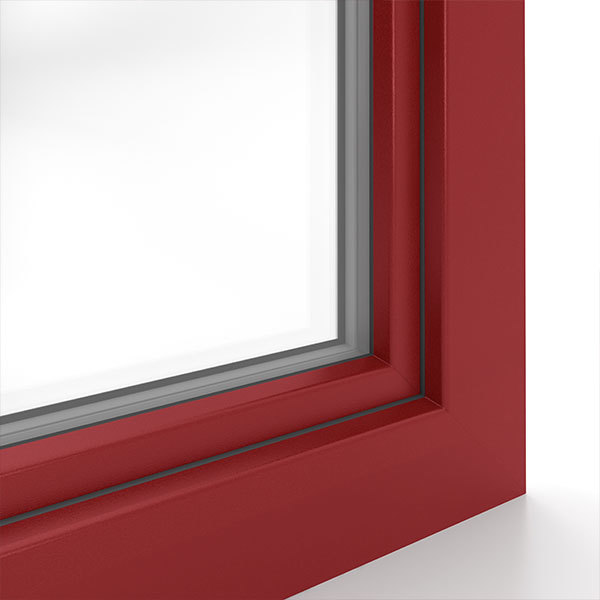

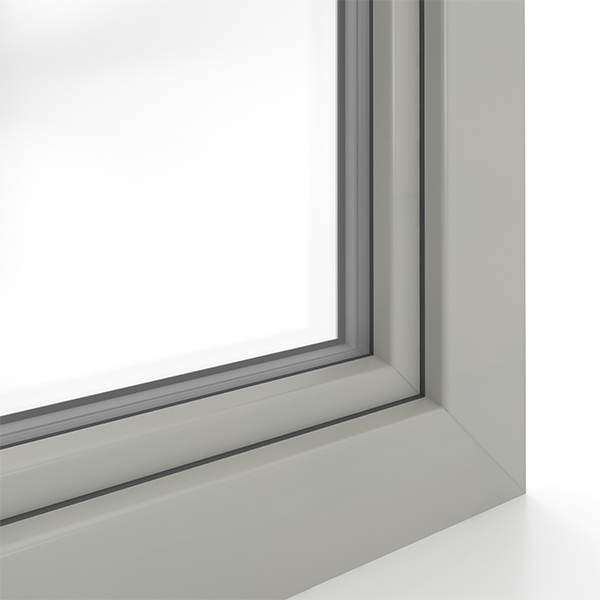

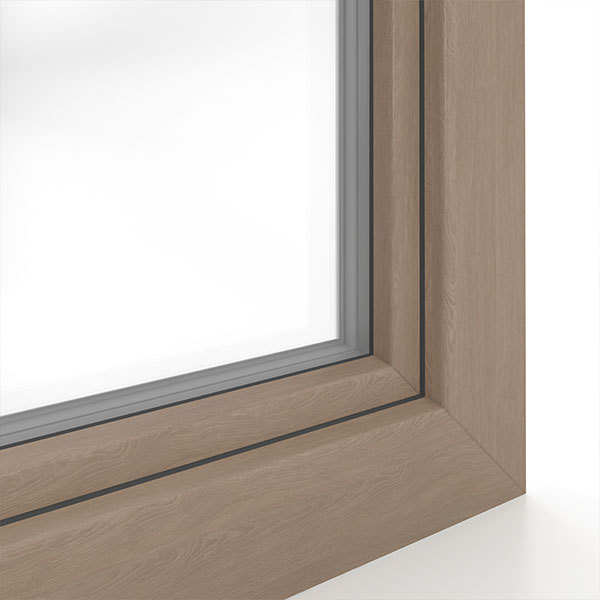

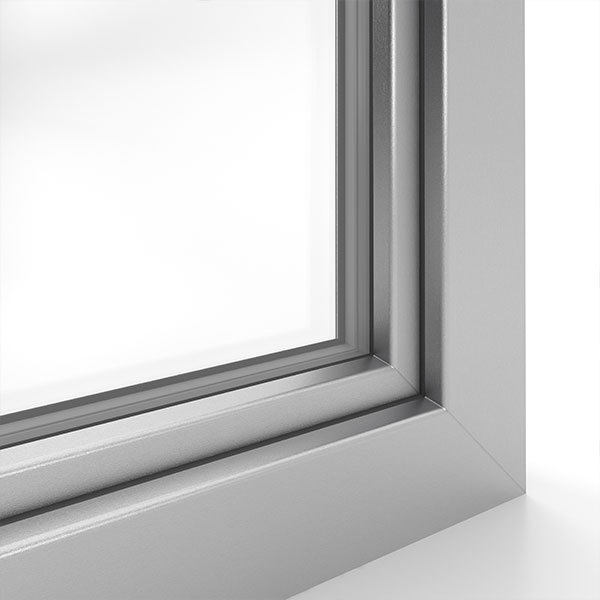

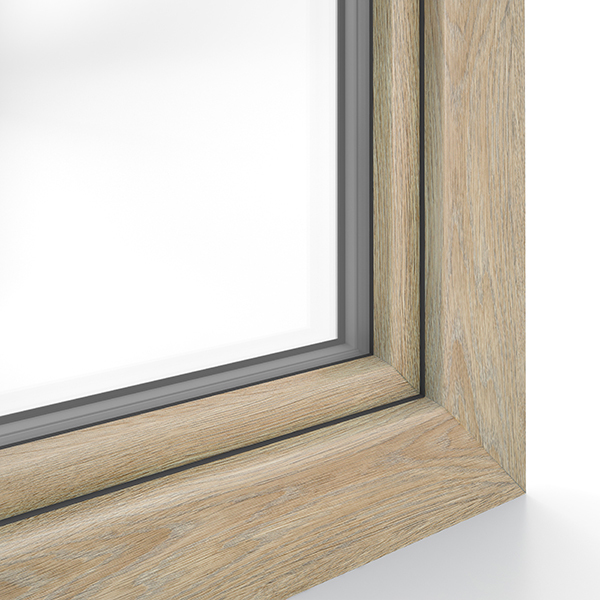

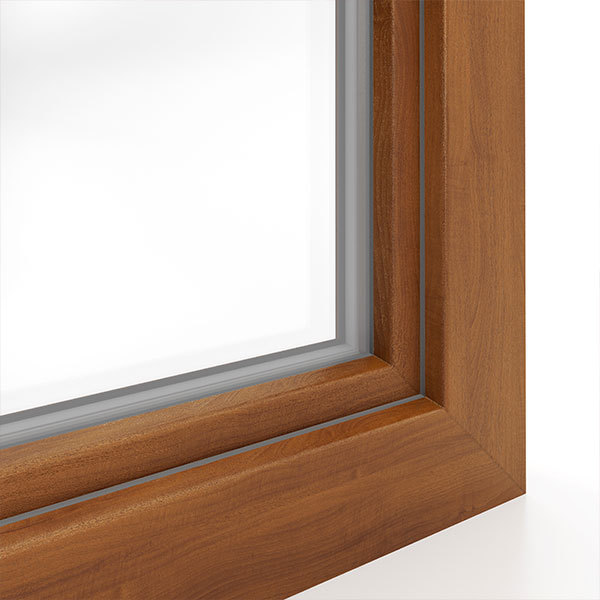

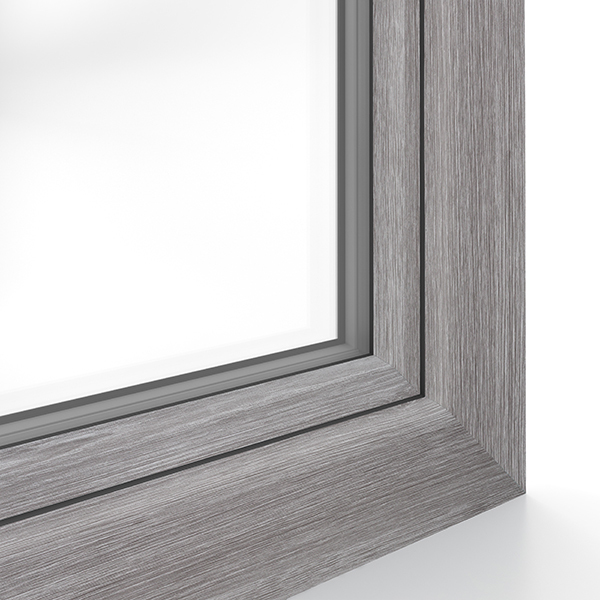

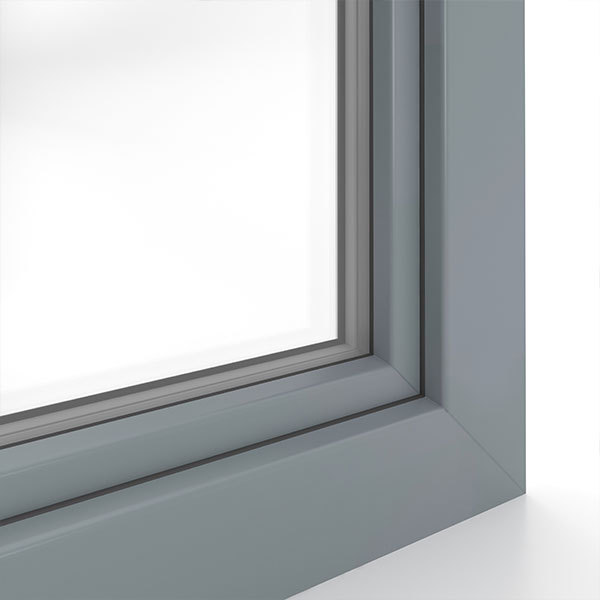

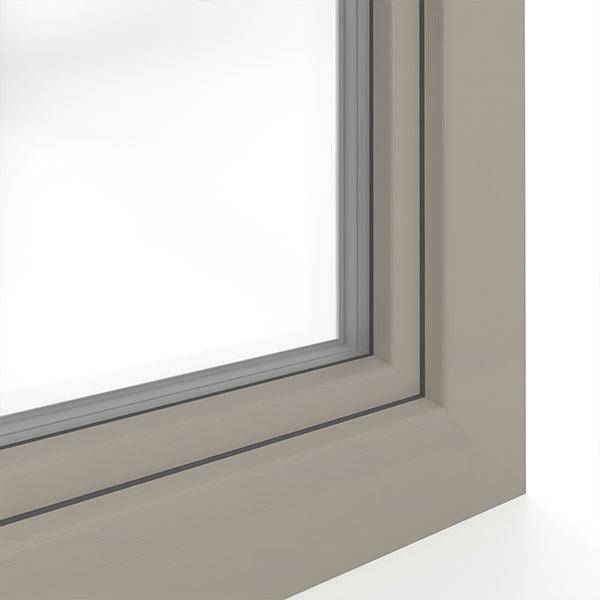

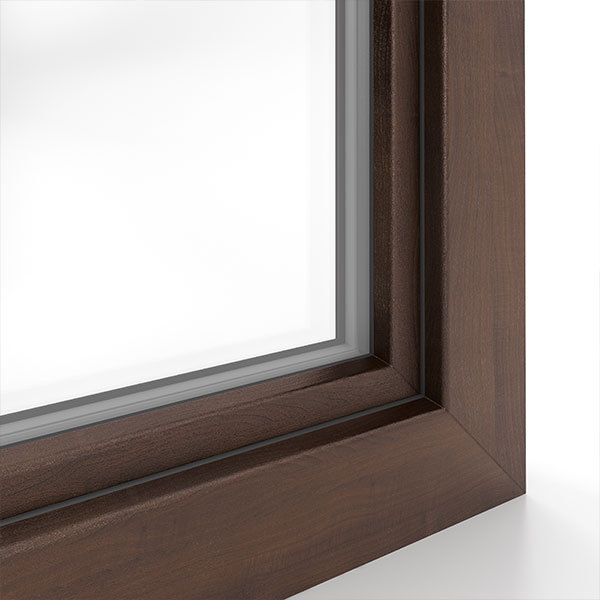

Kolorystyka
